Электронное копирование, электронно-искровое, электроискровое, процесс копирования документов, основанный на использовании теплового действия электрического (искрового) разряда. Электронное копирование применяют преимущественно при изготовлении ротаторных (трафаретных) и реже офсетных печатных форм для оперативной полиграфии. Электронное копирование осуществляется в электронно-искровых копировальных аппаратах (рис.). В аппарате листовой оригинал (черно-белый или цветной, выполненный карандашом, тушью, машинописным или типографским способом) и заготовку для печатной формы — пластикатную электропроводную плёнку — закрепляют на роторе (металлическом цилиндре). При вращении ротора, и равномерном перемещении оптической головки участки оригинала поочерёдно проходят под оптической головкой, в которой размещаются осветитель и фотоэлемент. Луч света, формируемый осветителем, отражается от поверхности оригинала (при этом интенсивность светового потока меняется в зависимости от отражательной способности участка, над которым проходит головка) и попадает на фотоэлемент, где световой поток преобразуется в электрический сигнал, который после усиления поступает на игольчатый электрод, перемещающийся синхронно с оптической головкой. Между электродом и поверхностью ротора возникает искровой разряд, прожигающий в заготовке отверстия в местах, соответствующих тёмным участкам изображения оригинала. Процесс изготовления копии длится 5—10 мин. Разрешающая способность электронно-искровых копировальных аппаратов 60—240 линий на 1 мм.

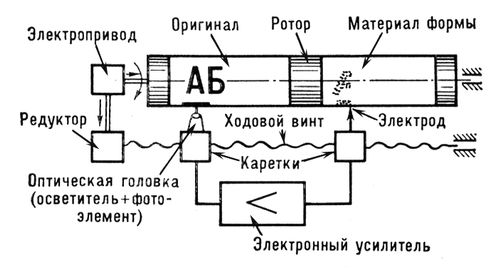

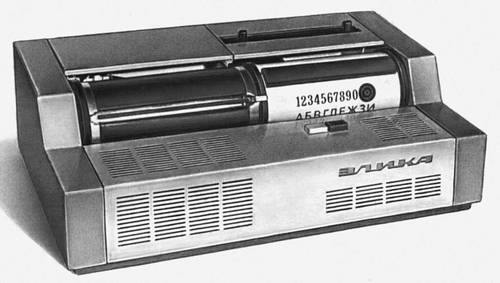

Рис. к ст. Электронное копирование.



Электронно-искровой копировальный аппарат «ЭЛИКА» (СССР): схема устройства (вверху) и внешний вид (внизу).

  Лит.: Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.

  А. В. Алферов.
