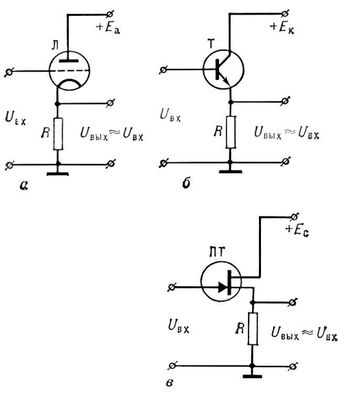

Повторитель, электронный усилительный каскад с коэффициентом усиления ~1 (как правило, 0,95—0,99). Повторитель широко применяют в разнообразных радиоэлектронных устройствах в качестве буферного каскада (т. н. трансформатора полного сопротивления), разделяющего резко отличающиеся по электрическому сопротивлению источник сигнала и его нагрузку. Различают Повторитель напряжения и Повторитель тока, инвертирующие и неинвертирующие Повторитель (под инверсией понимают изменение полярности или фазы колебаний входного сигнала на выходе каскада). Общее свойство усилительного каскада — усиление мощности — сохраняется и в Повторитель, поэтому Повторитель напряжения усиливает входной ток, а Повторитель тока — входное напряжение. Повторители: а — катодный; б — эмиттерный; в — истоковый; Л — электронная лампа; Т — транзистор; ПТ — полевой транзистор; R — нагрузочный резистор; Uвх — напряжение входного сигнала; Uвых — напряжение выходного сигнала; Еа, Ek, Ec — постоянные напряжения, подаваемые соответственно на анод, коллектор и сток. Наиболее распространены неинвертирующие Повторитель напряжения, для которых, в отличие от обычных усилительных каскадов, характерны повышенное входное полное сопротивление (в частности, меньшая входная ёмкость) и пониженное выходное полное сопротивление. Благодаря этой особенности Повторитель может передавать сигнал от высокоомного источника (например, с полным сопротивлением ~ 1 Мом) к низкоомной нагрузке (например, с полным сопротивлением ~ 10 ом) практически без ослабления. Типичным примером низкоомной нагрузки может служить отрезок коаксиального кабеля, соединяющий отдельные блоки электронной аппаратуры. В зависимости от типа электронного прибора, используемого в Повторитель напряжения, различают катодный Повторитель — на электронной лампе (рис., а), эмиттерный — на биполярном транзисторе (рис., б) и истоковый — на полевом транзисторе (рис., б). Все эти Повторитель имеют глубокую («стопроцентную») отрицательную обратную связь и, в соответствии с её общими свойствами, повышенные линейность и стабильность характеристик, расширенные полосу пропускания частот и диапазон амплитуд входного сигнала. Повторитель напряжения в интегральном исполнении осуществляют, как правило, на основе сдвоенного, или составного, транзистора.
Лит.: Эрглис К. Э., Степаненко И. Повторитель, Электронные усилители, 2 изд.,. М., 1964; Степаненко И. Повторитель, Основы теории транзисторов и транзисторных схем, 3 изд., М., 1973. И. Повторитель Степаненко. |
||||||||||||||||||||||||||||||||||||||||||||||
|
