Резьбоизмерительные инструменты, резьбоизмерительные приборы, средства измерения и контроля резьбы. Различают Резьбоизмерительные инструменты для комплексного контроля и для измерения отдельных параметров; наружной и внутренней резьб; цилиндрической и конической резьб; ходовых винтов и т. п. Наибольшим разнообразием отличаются Резьбоизмерительные инструменты для измерения наружных резьб. Внутренние резьбы обычно измеряют по слепкам.

  К средствам комплексного контроля, используемым при приёмке готовых деталей, относятся проходные и непроходные калибры, с помощью которых определяют, находятся ли в допускаемых пределах размеры сопрягаемых винтовых поверхностей (болт и гайка) на длине свинчивания. Проходным калибром, который должен при проверке свинчиваться, контролируют т. н. приведённый средний диаметр (искусственно созданный контрольный параметр), обеспечивающий сопряжение резьбового соединения. Для комплексного контроля пользуются также индикаторными Резьбоизмерительные инструменты с резьбовыми измерительными элементами (рис. 1).

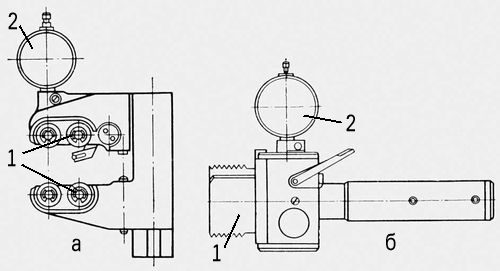

Рис. 1. Схемы индикаторных приборов для измерения наружной (а) и внутренней (б) резьб: 1 — резьбовые измерительные элементы; 2 — отсчетное устройство.

  Резьбоизмерительные инструменты, предназначенные для измерения отдельных параметров наружной резьбы — среднего диаметра, профиля и шага, используют при определении точности технологического процесса или для оценки эксплуатационных свойств специальных точных резьбовых деталей (ходовых винтов, винтов микрометров, резьбовых калибров и т. п.). Для измерения среднего диаметра применяют микрометры со вставками, имеющими резьбовой профиль. Один из способов определения среднего диаметра точной резьбы — измерение с помощью проволочек (роликов), которые закладывают между витками резьбы и каким-либо измерительным средством — оптиметром, микрометром и др. Определяют размер по высоте, на которую выступают проволочки над наружным диаметром резьбы. Пользуются также специальными приспособлениями с тремя, двумя или одной проволочкой, а при измерении среднего диаметра внутренней резьбы — нутромерами специальной конструкции или приборами со сменными сферическими наконечниками.

  Измерение профиля резьбы в деталях с относительно крупным шагом (ходовые винты, червяки) производят приборами, измерительный узел которых разворачивается на угол профиля резьбы, и наконечник перемещается вдоль её боковой поверхности. Иногда для этой цели пользуются угломерами специальной конструкции. Шаг резьбы обычно определяют в осевом сечении на инструментальных и универсальных микроскопах и проекторах (см. Оптический измерительный прибор). Для контроля точных резьбовых деталей (например, ходовых винтов) служат приборы, обеспечивающие непрерывное измерение шага винтовой линии при вращении детали. Измерение осуществляют методом сравнения реальной винтовой линии с теоретической винтовой линией, воспроизводимой на приборе с помощью образцового винта (рис. 2), или импульсных линейных и угловых датчиков, выдающих импульсы с частотой, пропорциональной линейным перемещениям винтовой поверхности за определённый угол поворота. При использовании импульсных датчиков обработку данных производят на ЭВМ, являющихся частью прибора.

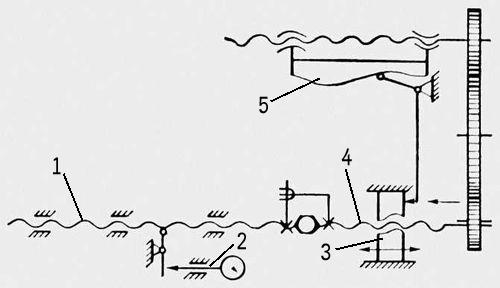

Рис. 2. Прибор для измерения резьбы ходовых винтов методом сравнения с образцовым винтом: 1 — измеряемый винт; 2 — отсчетное или регистрирующее устройство; 3 — коррекционная линейка образцового винта; 4 — образцовый винт; 5 — гайка образцового винта.



  Лит.: Пискорский Г. А., Рабинович А. Н., Приборы для контроля цилиндрических резьб, М., 1960; Оптические приборы для измерения линейных и угловых величин в машиностроении, М., 1964.

  Н. Н. Марков.
