Делитель напряжения, электротехническое устройство для деления напряжения постоянного или переменное тока на части. Любой Делитель напряжения состоит из активных или реактивных электрических сопротивлений. Обычно Делитель напряжения применяют для измерения напряжения. При низких напряжениях в качестве Делитель напряжения применяют последовательное соединение резисторов (рис. 1, а). При переменном токе пользуются также ёмкостными Делитель напряжения с конденсаторами постоянной или переменной ёмкости (рис. 1, б) и индуктивными Делитель напряжения (рис. 1, в). Ёмкостные Делитель напряжения, состоящие из нескольких последовательно соединённых измерительных конденсаторов высокой точности (рис. 2), применяют в электроэнергетике для отбора небольших мощностей от линии электропередачи высокого напряжения (до 500 кв). Примером Делитель напряжения на индуктивных сопротивлениях является автотрансформатор.

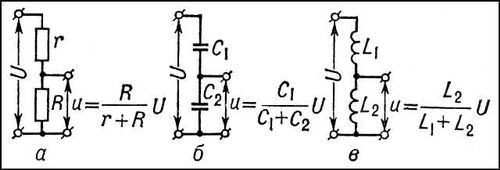

Рис. 1. Схемы низковольтных делителей напряжения: а — омический; б — ёмкостный; в — индуктивный; u, U — напряжения; r, R — сопротивления; C₁С₂ — ёмкости; L₁, L₂ — индуктивности.

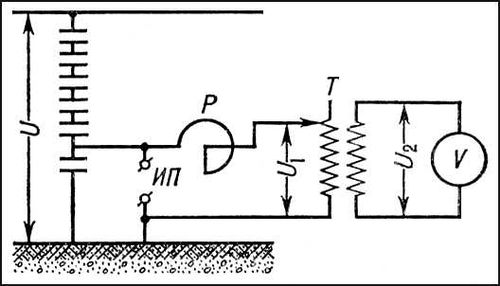

Рис. 2. Схема высоковольтного делителя напряжения: U, U₁, U₂ — напряжения; ИП — искровой промежуток; Р — реактор; Т — трансформатор; V — вольтметр.

  Н. Г. Вострокнутов.
