Дождевальные машины и установки, служат для полива дождеванием с.-х. культур. Дождевальные машины монтируют на тракторе или они передвигаются по поливному участку на собственных опорах; дождевальные установки — переносные. Основные рабочие органы Дождевальные машины и установок — короткоструйные (дальность полёта капель 5—8 м) насадки (разбрызгиватели), среднеструйные (15—35 м) и дальнеструйные (40—80 м) дождевальные аппараты (рис. 1). Насадки не имеют вращающихся частей. В дефлекторных насадках (наиболее распространены) вода дробится на капли при ударе о дефлектор (конус); в центробежных (с винтовыми каналами) — за счёт центробежной силы. При небольшом напоре они дают равномерный дождь с диаметром капель 1—1,5 мм и интенсивностью около 1 мм/мин. Дождевальные аппараты состоят из одного или нескольких стволов с наконечниками-соплами, вращающихся при поливе вокруг вертикальной оси. Струя воды, вылетая из сопла со скоростью 20—30 м/сек и более, дробится на капли о воздух. Диаметр сопел и скорость вращения аппарата подбирают так, чтобы поливаемая площадь покрылась равномерным слоем воды, а диаметр капель не превышал бы 1,5—2,5 мм. Крупность капель и интенсивность дождя можно регулировать, устанавливая сопла разных диаметров (у дальнеструйных 15—40 мм и более, у среднеструйных 3—15 мм) и изменяя давление воды. Дальнеструйные аппараты высокопроизводительны, но дают более крупный дождь, чем короткоструйные насадки, что приводит к быстрому образованию луж и стока. Среднеструйные аппараты отличаются малой интенсивностью дождя (в среднем 0,1—0,2 мм/мин, можно снизить до 0,05—0,06 мм/мин) и небольшим диаметром капель, благодаря чему их можно применять для дождевания большими поливными нормами (500—800 м³/га и более). Для увеличения площади захвата и сокращения средней интенсивности дождя используют дождевальные аппараты с удлинёнными стволами и аппараты импульсного действия.

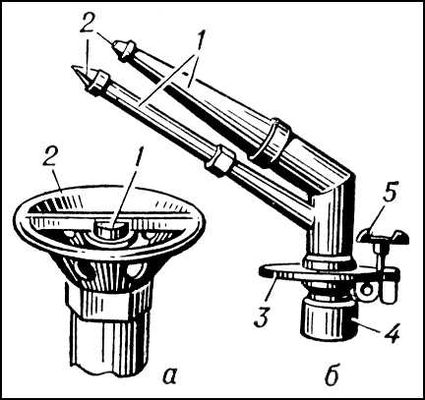

Рис. 1. Рабочие органы дождевальных машин и установок: а — короткоструйная дефлекторная насадка (1 — дефлектор; 2 — воронка); б — дальнеструйный дождевальный аппарат (1 — стволы; 2 — сопла; 3 — вращающаяся опора; 4 — трубопровод; 5 — крыльчатка).

  По принципу действия Дождевальные машины и установки разделяют на позиционные и работающие в движении. Позиционные установки состоят из разборного распределительного трубопровода с гидрантами и двух дождевальных крыльев с короткоструйными насадками или среднеструйными аппаратами. Пока одно крыло работает, второе переносят на новую позицию. Производительность установок 0,28—0,30 га/час при норме полива 300 м³/га. Позиционные короткоструйные Дождевальные машины представляют собой двухконсольную дождевальную ферму, навешиваемую на башню самоходной гусеничной опоры. Нижнее ребро консоли — водопроводящая труба (наружный конец её соединён с гидрантом трубопровода) с открылками, на которых укреплены насадки (рис. 2). Производительность машин 0,6—1,4 га/ч. Позиционные дальнеструйные Дождевальные машины (прицепные, навесные и с собственным двигателем) снабжены центробежным насосом, который засасывает воду из временного оросителя и подаёт её в дальнеструйные аппараты (рис. 3). Для одновременной подкормки на машине установлен бак для удобрений. Производительность 0,25—0,8 га/ч. Дождевальные машины, работающие в движении, состоят из двухконсольной фермы с короткоструйными насадками, навешиваемой на трактор (рис. 4). Забор воды из временного оросителя с помощью центробежного насоса. Производительность 0,85 га/ч.

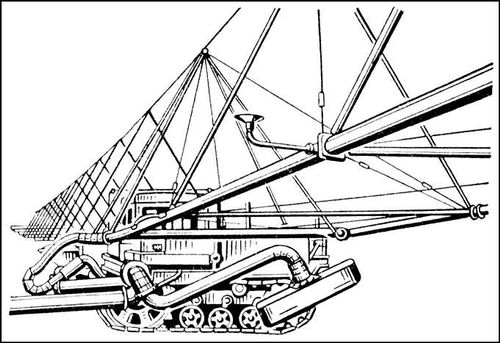

Рис. 2. Позиционная короткоструйная дождевальная машина.

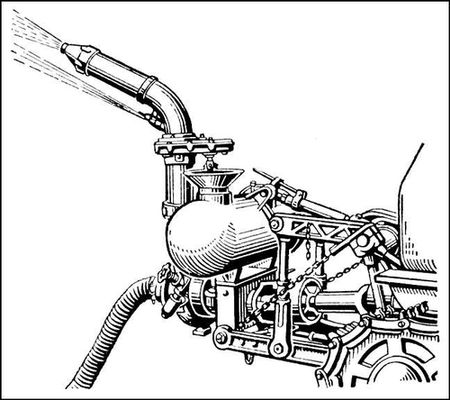

Рис. 3. Позиционная дальнеструйная дождевальная машина.

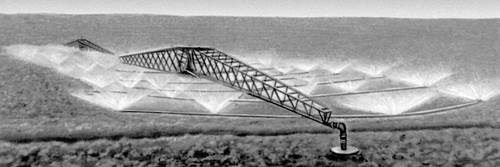

Рис. 4. Короткоструйная дождевальная машина, работающая в движении.

  Для дождевания можно присоединять дальнеструйные аппараты непосредственно к гидрантам стационарной закрытой оросительной системы, что позволяет автоматизировать полив.



  Лит.: Лебедев Б. М., Дождевальные машины, М., 1965; Рычков Н. И., Дождевальные машины и их использование, М., 1965. См. также лит. при ст. Дождевание.

  З. И. Метельский.
