Термокопировальный аппарат, одно из средств оргтехники, применяется для оперативного копирования и размножения документов термокопированием. Технологический процесс получения термокопий предусматривает экспонирование термочувствительного материала (отдельно или совместно с носителем копии — обычной бумагой) в инфракрасных лучах и проявление изображения или перенос его на носитель копии. Основные узлы Термокопировальный аппарат (рис. 1): листопротяжное устройство, стеклянный цилиндр, внутри которого находится источник инфракрасного излучения (например, лампа накаливания), электропривод и вентилятор.

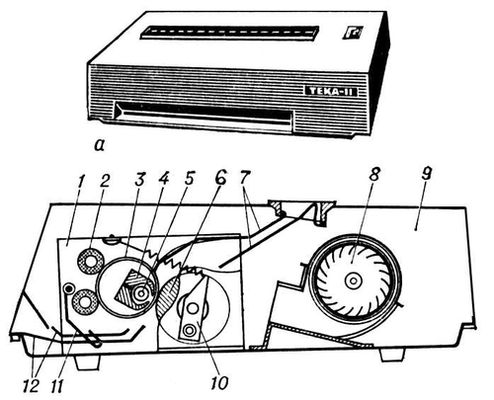

Рис. 1. Термокопировальный аппарат ТЕКА—II (СССР): а — внешний вид; б — схема; 1 — листопротяжное устройство; 2 — ведущий валик; 3 — стеклянный цилиндр; 4 — рефлектор; 5 — лампа; 6 — прижимной валик; 7 — направляющие для вывода копировального комплекта; 8 — вентилятор; 9 — корпус (кожух); 10 — рычаг прижимного валика; 11 — рычаг включения лампы; 12 — направляющие для ввода копировального комплекта.

  Оригинал и термочувствительный материал, проходя между стеклянным цилиндром и прижимным валиком, облучаются потоком инфракрасных лучей. Привод позволяет осуществлять бесступенчатую регулировку времени экспонирования.

  Копирование на Термокопировальный аппарат можно производить с листовых прозрачных и непрозрачных, односторонних и двусторонних оригиналов со штриховым изображением (текст, чертёж, штриховые рисунки). Прозрачные и полупрозрачные односторонние оригиналы копируют преимущественно на просвет; непрозрачные односторонние и двусторонние оригиналы копируют только рефлексным способом, в отражённых т оригинала лучах (рис. 2). Производительность Термокопировальный аппарат от 3 до 10 копий в 1 мин; наибольший формат копируемого материала (в разных моделях Термокопировальный аппарат) от 200 ´ 300 мм до 300 ´ 450 мм.

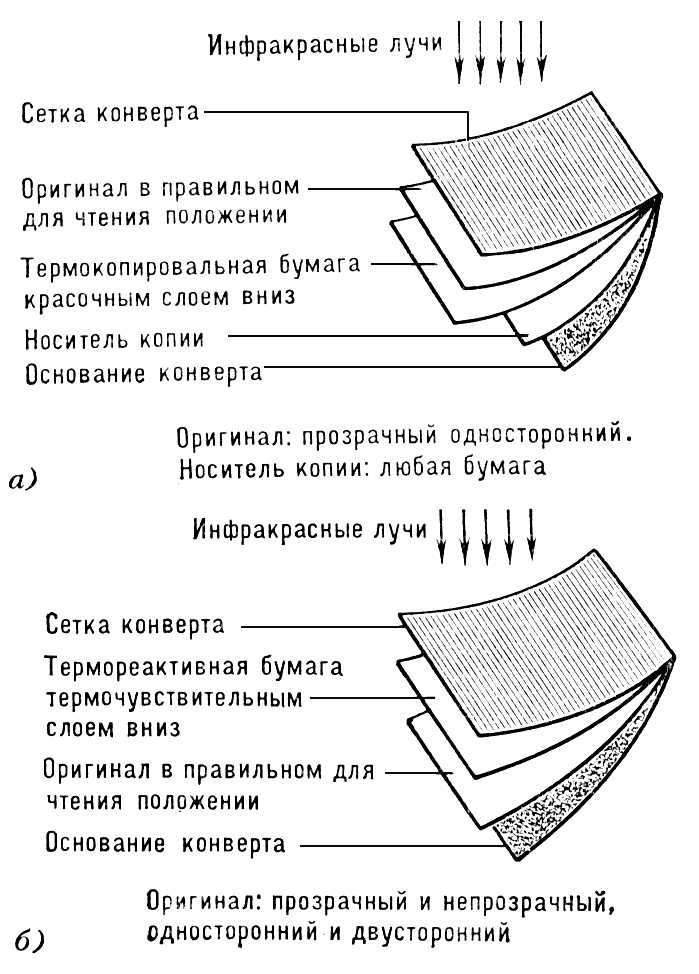

Рис. 2. Копировальные комплекты (конверты): а — для получения копий при помощи термокопировальной бумаги (косвенный способ); б — для получения копий на термореактивной бумаге (прямой способ).

  Термокопировальный аппарат могут быть также использованы для нанесения на оригиналы защитных покрытий с помощью пластикатной плёнки (ламинирование) и изготовления копий на прозрачных плёнках для проекторов.



  Лит.: Алферов А. В., Резник И. С., Шорин В. Г., Оргатехника, М., 1973.

  А. Я. Манцен.
