Делительная головка, приспособление для станков (главным образом фрезерных), позволяющее периодически поворачивать обрабатываемое изделие на равные и неравные доли оборота. Различают Делительная головка механические (в том числе простые и универсальные) и оптические. Наиболее распространённая универсальная Делительная головка может быть настроена для простого и дифференциального деления и для нарезания (фрезерования) винтовых канавок. Она позволяет фрезеровать многогранники, прямолинейные и винтовые канавки (например, на шлицевых валиках, зубчатых колёсах, свёрлах, фрезах, развёртках и т.п.). Делительная головка располагают на столе станка (рис. 1), а изделие устанавливают при помощи оправки в центрах между задней бабкой и шпинделем, от которого изделию сообщается поворот.

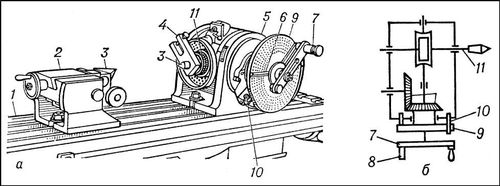

Рис. 1. Делительная головка: а — установка на фрезерном станке; б — кинематическая схема при настройке на простое деление: 1 — стол станка; 2 — задняя бабка; 3 — центры; 4 — оправка; 5 — делительная головка; 6 — раздвижной сектор; 7 — рукоятка настройки; 8 — фиксатор; 9 — делительный диск; 10 — штифт; 11 — шпиндель.

  Настройку Делительная головка на простое деление производят по неподвижному (закреплённому штифтом) лимбу (делительному диску), имеющему несколько круговых рядов концентрично расположенных отверстий, по которым отсчитывают необходимый угол поворота изделия с помощью рукоятки, кинематически связанной со шпинделем. Число оборотов рукоятки подсчитывают по формуле:

где i_{д. г.} — передаточное отношение Делительная головка (основные стандартные значения ¹/₃₀, ¹/₄₀, ¹/₆₀), z — необходимое число делений. Делительная головка обычно снабжаются набором лимбов с разными числами отверстий. Для удобства отсчёта при делении служит раздвижной сектор.

  При настройке на дифференциальное деление штифт, закрепляющий лимб, вынимают. Расчёт производят по фиктивному числу частей x, близкому к заданному

Для компенсации допущенного приближения осуществляется дополнительный поворот изделия через сменные зубчатые колёса Z₁, Z₂, Z₃ и Z₄ (рис. 2), т. е. поворот рукоятки происходит относительно лимба, который сам поворачивается.

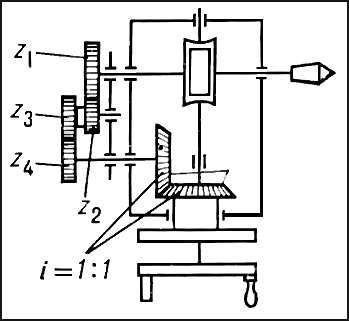

Рис. 2. Кинематическая схема делительной головки при настройке на дифференциальное деление.

  При настройке Делительная головка для нарезания (фрезерования) винтовых канавок (рис. 3) обеспечивают кинематическую связь вращения изделия с его поступательным (от винта продольной подачи стола) перемещением через сменные зубчатые колёса; рукоятка и лимб соединены фиксатором. Стол станка поворачивают на угол, равный углу наклона винтовой канавки w; ось шпинделя станка (ось фрезы) составляет с осью изделия угол Q = 90° — w,

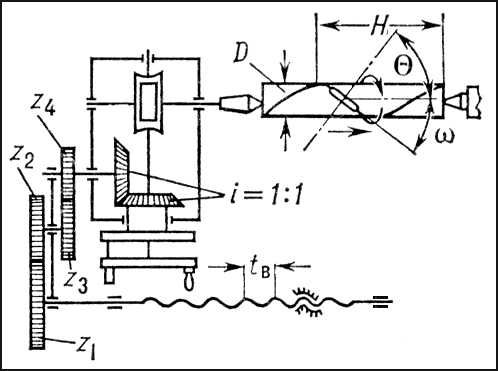

Рис. 3. Кинематическая схема делительной головки при настройке на нарезание винтовых канавок.

где D — диаметр изделия, Н — шаг винтовой канавки. За один оборот изделие должно переместиться на Н, следовательно,

где t_B — шаг винта продольной подачи.

  Работа простой Делительная головка основана на непосредственном повороте (вручную) лимба на определённый угол. Положение лимба фиксируется по имеющимся на нём вырезу или отверстию.

  Оптическую Делительная головка применяют для точных отсчётов. Она снабжена отсчётным микроскопом с ценой деления 1'. В отличие от механической, оптическая Делительная головка не требует расчётов.



  Лит.: Налган А. Г., Металлорежущие станки, М., 1956; Обработка металлов резанием, 2 изд., М., 1962.

  Д. Л. Юдин.
