Домкрат (от голл. dommekracht), механизм для подъёма тяжёлых штучных грузов при выполнении ремонтных, монтажных или погрузочно-разгрузочных работ. Для Домкрат характерны малые габариты, небольшая масса (обычно не превышает 1% грузоподъёмности), незначительная скорость (0,01—0,25 м/мин) и высота подъёма (0,15—1 м). Однако Домкрат специального назначения могут иметь грузоподъёмность в несколько сотен т и поднимать груз на высоту в несколько м. Домкрат обеспечивает плавный подъём грузов, точную их фиксацию и удержание на заданной высоте. По типу привода различают Домкрат с ручным и электрическим приводом, а по принципу действия и конструктивным особенностям — реечные, винтовые и гидравлические.

  Основная деталь реечного Домкрат — грузонесущая рейка (рис. 1) с опорной чашкой для груза и с отогнутым под прямым углом нижним концом (лапой) для подъёма грузов с низко расположенной опорной поверхностью. По типу передаточного механизма реечные Домкрат делятся на рычажные и зубчатые. В рычажных Домкрат рейка выдвигается качающимся приводным рычагом, а в зубчатых — шестернёй, вращаемой приводной рукояткой. Домкрат грузоподъёмностью до 6 т имеют одноступенчатую передачу, от 6 до 15 т — двухступенчатую и свыше 15 т — трёхступенчатую. Поднятый на рейке груз удерживается стопорными устройствами. Кпд реечного Домкрат при одной зубчатой передаче — 0,85 и при двух — 0,7.

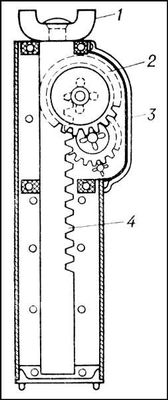

Рис. 1. Реечный домкрат с зубчатой передачей: 1 — чашка для груза; 2 — зубчатая передача; 3 — станина; 4 — грузонесущая рейка.

  Основная деталь винтовых Домкрат — винт с шарнирно закреплённой грузоопорной чашкой, приводимый во вращение рукояткой. Для перемещения груза в горизонтальной плоскости применяют Домкрат на салазках, также снабжённых винтом (рис. 2). Удержание груза винтовыми Домкрат осуществляется самоторможением винта, что обеспечивает высокую степень безопасности работы. Грузоподъёмность винтовых Домкрат обычно не превышает 20 т. Домкрат специального назначения изготовляют грузоподъёмностью 100 т и более, при подъёме груза до 2 м. Кпд винтовых Домкрат не превышает 0,3—0,4.

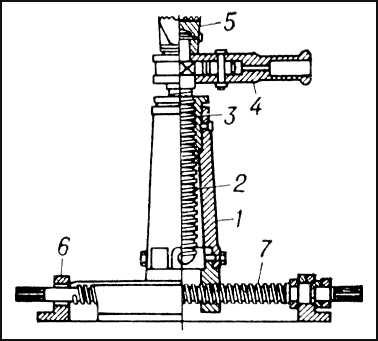

Рис. 2. Винтовой домкрат на салазках: 1 — корпус; 2 — грузонесущий винт; 3 — направляющая рейка; 4 — рукоятка; 5 — чашка для груза; 6 — салазки; 7 — горизонтальный винт.

  Гидравлические Домкрат могут быть периодического действия с ручным приводом и непрерывного действия с механическим приводом. В Домкрат периодического действия (рис. 3) подъём плунжера, являющегося опорой для груза, осуществляется рабочей жидкостью, подаваемой в нижнюю полость стакана поршневым насосом, приводимым в действие вручную рукояткой и снабжённым всасывающим и нагнетательным клапанами. Опускание груза происходит при перепускании рабочей жидкости из стакана в резервуар насоса. В Домкрат непрерывного действия рабочая жидкость подаётся в надпоршневое пространство, в результате чего вверх перемещается не поршень, а стакан вместе с грузом, резервуаром и насосом. Стакан и поршень связаны между собой возвратными пружинами. Если при крайнем верхнем положении цилиндра под него подвести опоры и открыть спускной вентиль, то под действием усилия пружин поршень поднимется вверх и вытеснит жидкость в резервуар. Под поршень вновь подводят опоры, и цикл работы повторяется без перестановки Домкрат Гидравлические Домкрат соединяют в себе достоинства винтовых и реечных. Они обладают высоким кпд (0,75—0,8), плавностью хода, точностью остановки, самоторможением, компактностью и большой грузоподъёмностью, достигающей несколько сотен т. Их недостатки — малая скорость и небольшая высота подъёма за один рабочий цикл.

Рис. 3. Гидравлический домкрат периодического действия: 1 — плунжер с подставкой для груза; 2 — стакан; 3 — клапанная коробка; 4 — рукоятка.



  Лит.: Кифер Л. Г. и Абрамович И. И., Грузоподъёмные машины, 2 изд., ч. 1, М., 1956; Машиностроение. Энциклопедический справочник, т. 9, М., 1949, с. 857—63.
