Телемеханическая система, система телемеханики, комплекс технических средств для передачи на расстояние по каналам радиосвязи или проводным линиям связи команд от оператора или управляющей вычислительной машины к объектам управления, а также контрольной информации в обратном направлении (см. Телемеханика). Телемеханическая система включает пункт управления (ПУ), где находится оператор (диспетчер), один или несколько контролируемых пунктов (КП), где располагаются объекты управления (контроля), и линии связи (каналы передачи данных), соединяющие ПУ с КП. В сложных Телемеханическая система может быть несколько ПУ — равноправных либо подчинённых Друг другу в соответствии с иерархическим принципом.

—объекты управления (контроля). Телемеханическая система." alt="Структурная схема телемеханической системы: а — для сосредоточенных объектов; б, в — для рассредоточенных объектов (цепочечная и древовидная); ПУ — пункт управления (диспетчерский пункт); КП — контролируемый пункт; ЛС — линия связи; 1, 2, 3,..., n—объекты управления (контроля)."

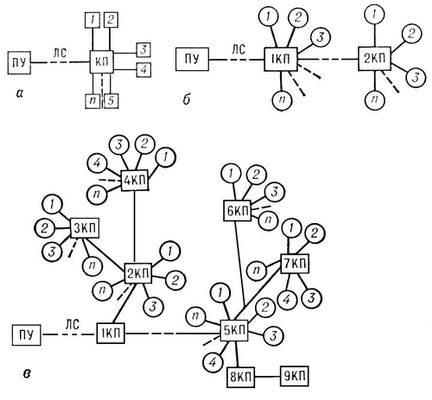

Структурная схема телемеханической системы: а — для сосредоточенных объектов; б, в — для рассредоточенных объектов (цепочечная и древовидная); ПУ — пункт управления (диспетчерский пункт); КП — контролируемый пункт; ЛС — линия связи; 1, 2, 3,..., n—объекты управления (контроля).

  Различают Телемеханическая система для сосредоточенных объектов (находящихся в пределах одного КП; рис. а) и Т с. для рассредоточенных объектов (расположенных группами на нескольких КП либо рассеянных по одному на большой территории; рис. б, в). Пример Телемеханическая система первого вида — система управления отдельным строительным краном, самолётом, насосной станцией и т. д. Характерные примеры Телемеханическая система второго вида — системы управления газои нефтепроводами, энергосистемами, ж. -д. узлами, шахтами и заводами, где управление осуществляется с одного диспетчерского пункта.

  В Телемеханическая система информация о состоянии и параметрах объектов управления, поступающая на ПУ, обычно воспринимается человеком-оператором, который на основании полученных данных принимает решения и подаёт команды управления. На ПУ имеется диспетчерский щит, оснащенный соответствующими устройствами представления контрольной информации, и диспетчерский пульт с органами управления телемеханической аппаратурой (с кнопками, ключами, тумблерами и т. п.) и устройствами формирования сигналов управления объектами. При больших объёмах информации её обработка и преобразование к виду, наиболее удобному для принятия решений оператором, производятся автоматическими устройствами или ЭВМ.

  В Телемеханическая система могут передаваться все или только некоторые виды контрольной и управляющей информации. При передаче информации лишь о значениях параметров объектов Телемеханическая система называется системой телеизмерения (ТИ); в системе телесигнализации (ТС) передаётся преимущественно информация о том, в каком из возможных состояний (обычно из двух) находится контролируемый объект; в системе телеуправления (ТУ) передаются только команды управления. В комбинированных Телемеханическая система осуществляется передача информации нескольких видов, например измерительной и сигнализирующей (ТИ—ТС), управляющей и сигнализирующей (ТУ— ТС). В комплексных Телемеханическая система возможна передача контрольной и управляющей информации всех видов (ТУ — ТС — ТИ).

  Основные характеристики Телемеханическая система: набор выполняемых функций и видов информации, тип расположения объектов, дальность действия, число обслуживаемых объектов, быстродействие, достоверность передачи информации, надёжность, структура и тип каналов связи.

  Аппаратура Телемеханическая система в простейшем случае состоит из передающего и приёмного полукомплектов, с помощью которых осуществляется передача телемеханической информации. Телемеханическая система часто включают в себя автоматические устройства (например, для циклического опроса объектов, передачи команд по заданной программе, сравнения текущих значений контролируемых параметров с заданными, диагностики повреждений), облегчающие работу оператора или повышающие надёжность и эффективность передачи информации по каналу связи. Телемеханическая система — сложный технический комплекс, в состав которого входят разнообразные устройства и приборы, насчитывающие десятки и сотни тысяч различных элементов. В начальный период развития телемеханики (начало 20 в.) аппаратура Телемеханическая система была преимущественно релейно-контактной; в 50-х гг. 20 в. релейно-контактная аппаратура была вытеснена бесконтактными элементами (магнитными, полупроводниковыми и др.); в 70-х гг. происходит переход на микроэлектронные элементы и агрегатный метод построения Телемеханическая система Так, разработанная в СССР агрегатная система средств телемеханики (АССТ) представляет собой набор унифицированных функциональных блоков, выполненных на интегральных схемах, и ряд телемеханических устройств, построенных из этих блоков. АССТ входит в Государственную систему промышленных приборов и средств автоматизации — ГСП.



  Лит. см. при ст. Телемеханика.

  В. В. Наумченко.
