Телефонный коммутатор, предназначен для осуществления ручным способом соединения абонентских, соединительных и междугородных телефонных линий (для коммутации линий). Телефонный коммутатор устанавливают на учрежденческих, городских, сельских и междугородных телефонных станциях. Оборудование Телефонный коммутатор состоит из так называемых линейных комплектов ЛК, приборов шнуровых пар ШП и приборов рабочего места телефонистки РМ (см. рис.). Количество ЛК определяется числом включаемых в Телефонный коммутатор линий, количество ШП — средним числом предоставляемых одновременно разговоров (обычно на Телефонный коммутатор имеется 100—140 ЛК и 15—20 ШП). На РМ находятся приборы, обеспечивающие переговоры телефонистки с абонентами (в том числе головной телефон и угольный микрофон), и источник вызывного тока для посылки сигналов вызова в линию; опросно-вызывными ключами остров эти приборы можно подключать к любой из ШП.

-вызывной ключ; ОЛО и ОЛВ — отбойные лампы опросного и вызывного шнуров; МП — мост питания; ЦБ — центральная батарея; ШП — шнуровые пары; ГТ и УМ — головной телефон и угольный микрофон гарнитуры телефонистки; ИВТ — источник вызывного тока; РМ — рабочее место телефонистки; 1, 2 — контакты ключа О-В. Телефонный коммутатор." alt="Упрощённая схема телефонного коммутатора: ТА — телефонный аппарат; АЛ — абонентская линия; ЛК — линейный комплект; ВР — вызывное реле; ВЛ — вызывная лампа; Г — штепсельное гнездо; ОШ и ВШ — опросный и вызывной штепсели; О-В — опросно-вызывной ключ; ОЛО и ОЛВ — отбойные лампы опросного и вызывного шнуров; МП — мост питания; ЦБ — центральная батарея; ШП — шнуровые пары; ГТ и УМ — головной телефон и угольный микрофон гарнитуры телефонистки; ИВТ — источник вызывного тока; РМ — рабочее место телефонистки; 1, 2 — контакты ключа О-В."

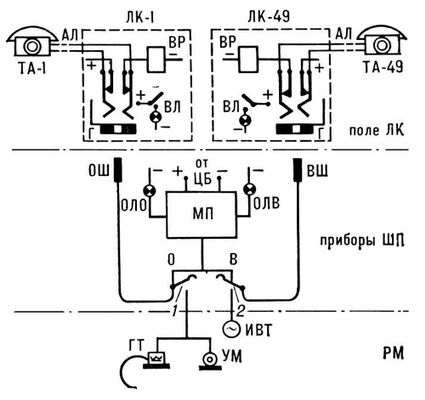

Упрощённая схема телефонного коммутатора: ТА — телефонный аппарат; АЛ — абонентская линия; ЛК — линейный комплект; ВР — вызывное реле; ВЛ — вызывная лампа; Г — штепсельное гнездо; ОШ и ВШ — опросный и вызывной штепсели; О-В — опросно-вызывной ключ; ОЛО и ОЛВ — отбойные лампы опросного и вызывного шнуров; МП — мост питания; ЦБ — центральная батарея; ШП — шнуровые пары; ГТ и УМ — головной телефон и угольный микрофон гарнитуры телефонистки; ИВТ — источник вызывного тока; РМ — рабочее место телефонистки; 1, 2 — контакты ключа О-В.

  При поступлении на Телефонный коммутатор сигнала вызова, например от телефонного аппарата ТА-1, в цепи постоянного тока ЛК-1 срабатывает электромагнитное вызывное реле, которое включает вызывную лампу ВЛ-1. Телефонистка вставляет опросный штепсель ОШ любой из свободных ШП в гнездо Г-1, и лампа гаснет. Для приёма заказа на установление соединения телефонистка переводит ключ остров в положение «О» (замыкаются контакты 1). Приняв заказ, она вставляет вызывной штепсель ВШ в гнездо требуемой линии, например линии аппарата ТА-49, если она свободна, и переводом ключа остров в положение «В» (замыкаются контакты 2) посылает в эту линию сигнал вызова. При разговоре абонентов микрофоны аппаратов ТА-1 и ТА-49 получают питание от центральной батареи через электромагнитные реле моста питания МП. При этом ключ остров находится в нейтральном положении и отбойные лампы опросного и вызывного шнуров не горят. По окончании разговора отбойные реле МП принимают сигналы отбоя, лампы загораются и телефонистка вынимает штепсели из гнёзд.

  Кроме Телефонный коммутатор шнурового типа, используются также бесшнуровые Телефонный коммутатор, в которых гнёзда и шнуры заменены ключами.



  Лит.: Автоматическая коммутация и телефония, ч. 1, М., 1968; Автоматическая междугородная и сельская телефонная связь, М., 1976.

  З. С. Коханова, О. И. Панкратова.
