Делитель частоты, электронное устройство, уменьшающее в целое число раз частоту подводимых к нему периодических колебаний. Делитель частоты используют в синтезаторах частоты, кварцевых и атомных часах, в телевизионных устройствах синхронизации генераторов развёрток, хронирующих устройствах радиолокаторов и др. Для деления частоты применяют: электронный счётчик (см. Триггер), самовозбуждающийся генератор синусоидальных колебаний, регенеративное устройство, самовозбуждающийся генератор с устройством фазовой автоматической подстройки частоты (ФАПЧ), релаксационный генератор и др.

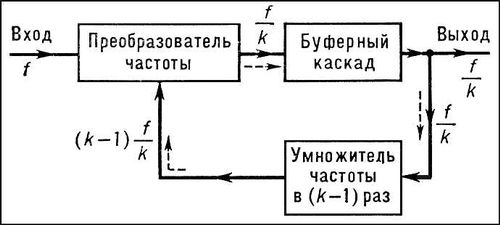

Схема регенеративного делителя частоты. Прохождение сигнала в замкнутой цепи обратной связи показано пунктирными стрелками.
В самовозбуждающемся генераторе синусоидальных колебаний деление осуществляется синхронизацией его частоты на субгармоническом колебании частоты внешнего периодического сигнала с использованием явления захватывания частоты. В регенеративном Делитель частоты синусоидальных колебаний (рис.) на преобразователь частоты подаются периодический сигнал частоты f, подлежащей делению, и сигнал частоты (k- 1)×f/k (k — коэффициент деления), возникающий в цепи обратной связи только при подведении на вход Делитель частоты напряжения преобразуемой частоты. На выходе преобразователя выделяется сигнал разностной частоты, равной f/k. В устройстве, состоящем из самовозбуждающегося генератора и ФАПЧ, фазовым детектором сравниваются частота гармонического колебания в k раз большая, чем основная частота колебаний генератора, и делимая частота. С выхода фазового детектора напряжение рассогласования, пропорциональное разности сравниваемых частот, подаётся на генератор и изменяет его основную частоту до тех пор, пока она не станет точно в k раз меньше делимой частоты. Для деления частоты повторения импульсных сигналов применяют Делитель частоты на релаксационных генераторах (мультивибраторах и блокинг-генераторах), работающих в периодическом режиме с захватыванием частоты повторения импульсов на субгармоническом колебании или в ждущем режиме с периодом повторения импульсов большим в k раз. Практически k не превышает 10.
Лит.: Фролкин В. Т., Импульсные устройства, 2 изд., М., 1966; Гоноровский И. С., Радиотехнические цепи и сигналы, ч. 2, М., 1967.
Ю. Б. Любченко.
|
