Денситометр (от лат. densitas — плотность и ...метр), прибор для измерения оптических плотностей проявленных фотографических материалов. Денситометр различают: по принципу измерений (прямой отсчёт и принцип сравнения), по характеру светоприёмника (глаз, фотоэлемент или фотоумножитель), по характеру выдаваемых данных (нерегистрирующие и автоматизированные регистрирующие приборы) и по величине измеряемого поля (собственно Денситометр и микроденситометры, называемые также микрофотометрами).

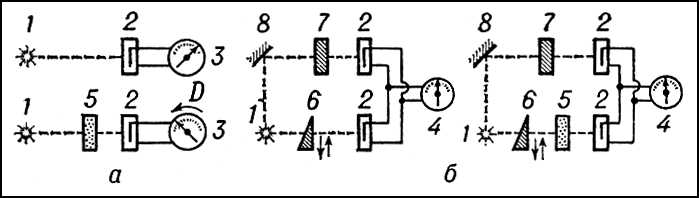

Принципиальная схема денситометра: а — по методу прямого отсчёта; б — по методу сравнения (дифференциальный метод); 1 — источник света; 2 — приёмник; 3 — измеряющий прибор; 4 — нульиндикатор; 5 — измеряемое поле; 6 — измеряющий (переменный) ослабитель; 7 — постоянный ослабитель; 8 — зеркало.

  В приборах прямого отсчёта используется обычно один световой пучок, исходная мощность которого Ф₀ сопоставляется с мощностью пучка Ф, прошедшего через фотослой (см. рис.). Приборы, работающие по принципу сравнения, имеют два световых пучка, исходящих от одного источника света, — измерительный пучок и пучок сравнения. В наиболее распространённых фотоэлектрических Денситометр эти пучки посылаются на два фотоэлектрических приёмника, включённых по разностной схеме (при равной мощности пучков сигнал от приёмников равен нулю), или поочерёдно на один и тот же приёмник. Разностный сигнал, обусловленный неодинаковой мощностью пучков, доводится до нулевого значения с помощью переменного ослабителя света (например, серого клина фотометрического), помещённого в один из сравниваемых пучков и калиброванного в значениях оптической плотности D = lg Ф₀/Ф.

  Точность измерений Денситометр составляет в среднем ± 0,02 единицы оптической плотности во всём диапазоне измерений, достигающем в лучших моделях 5—6, а в сравнительно простых приборах 2,5—3 единиц плотности (коэффициент пропускания 10^-5—10^-6 и, соответственно, 0,003—0,001). Наиболее типичные отечественные модели Денситометр — нерегистрирующий клиновой Денситометр с селеновыми фотоэлементами ДФЭ-10 (D_max, = 3,0) и регистрирующий клиновой микроденситометр с фотоумножителем ИФО-451, измеряющий оптические плотности до 2,5.



  Лит.: Гороховский Ю. Н. и Левенберг Т. М., Общая сенситометрия. Теория и практика, М., 1963.

  Ю. Н. Гороховский.
