Телевизионная антенна,антенна для передачи или приёма сигналов телевизионных вещательных программ — радиосигналов телевизионного изображения и его звукового сопровождения. Различают Телевизионная антенна передающие и приёмные, метрового и дециметрового диапазонов.

  Передающие Телевизионная антенна обычно выполняют в виде системы горизонтальных симметричных вибраторов; расположение и схема питания вибраторов определяют форму диаграммы направленности (ДН) и величину коэффициента усиления (КУ) антенны. Как правило, ДН передающих Телевизионная антенна в горизонтальной плоскости круговая, а в вертикальной имеет форму лепестка (направленного вдоль поверхности Земли). Если размеры поперечного сечения опоры антенны сравнительно невелики и требуется КУ не свыше нескольких единиц, то в метровом диапазоне применяют Телевизионная антенна турникетного типа (см. Турникетная антенна). В остальных случаях применяют преимущественно Телевизионная антенна панельного типа, собираемые из отдельных панелей (образованных вибраторами и рядом вспомогательных элементов), которые в зависимости от требуемой формы ДН располагаются (по контуру поперечного сечения опоры) равномерно или неравномерно и излучают радиоволны синфазно или с определёнными фазовыми сдвигами. Иногда применяют Телевизионная антенна и других типов. Так, антенны метрового диапазона Общесоюзного телецентра в Москве (на Останкинской башне) выполнены в виде радиальных штырей (см. Штыревая антенна), равномерно размещенных по окружности поперечного сечения башни перпендикулярно её поверхности (этажами, по 8 штырей в каждом). КУ передающих Телевизионная антенна метрового диапазона составляет от нескольких единиц до 12—15, дециметрового — до нескольких десятков.

  Приёмные Телевизионная антенна делятся на индивидуальные (наружные или комнатные) и коллективные (всегда в наружном исполнении). Они бывают однои многоканальные (работающие в полосе частот соответственно одного или нескольких телевизионных каналов), а также широкополосные. Коллективные антенны — обычно однонаправленные, типа «волновой канал» (рис., 1); КУ антенн метрового диапазона — несколько единиц, дециметрового — до нескольких десятков. В качестве наружных индивидуальных антенн применяют: в зоне уверенного приёма в метровом диапазоне — простейшие (одноканальные) одиночные линейные или петлевые вибраторы с ДН в форме «восьмёрки», в условиях ухудшенного приёма (на определённом удалении от телецентра) в метровом диапазоне и практически при всех расстояниях от телецентра в дециметровом — однонаправленные антенны типа «волновой канал» различной степени сложности; вместе с тем в метровом диапазоне значит. распространение получили многоканальные антенны типа ТАИ-12 (рис., 2) и ИТА-12 (рис., 3), отличающиеся простотой конструктивного и схемного решений. Комнатные Телевизионная антенна используются лишь в зоне уверенного приёма. В метровом диапазоне это обычно линейный или петлевой вибратор, длину плеч которого можно плавно изменять при настройке антенны; при этом преимущественное применение нашли конструкции телескопической антенны (рис., 4) и ленточной антенны (рис., 5). В дециметровом диапазоне для устройства комнатных Телевизионная антенна чаще всего выбирают конструкции типа «волновой канал». Входят в употребление также неперестраиваемые комнатные Телевизионная антенна со встроенными транзисторными усилителями; они, в частности, могут объединять антенну метрового (укороченный симметричный вибратор) и дециметрового («волновой канал») диапазонов.

Телевизионная антенна." alt="Приёмные телевизионные антенны. Комнатная антенна метрового диапазона ленточного типа; направления плеч петлевого вибратора фиксированы, их длину можно плавно изменять при настройке антенны." Телевизионная антенна." alt="Приёмные телевизионные антенны. Набор коллективных антенн типа «волновой канал» для приёма передач по всем каналам Общесоюзного телецентра в Москве: нижняя (2-канальная) и средняя (широкополосная) антенны — метрового диапазона, верхняя (широкополосная) — дециметрового."

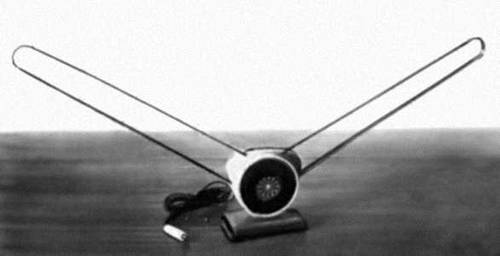

Приёмные телевизионные антенны. Комнатная антенна метрового диапазона ленточного типа; направления плеч петлевого вибратора фиксированы, их длину можно плавно изменять при настройке антенны.

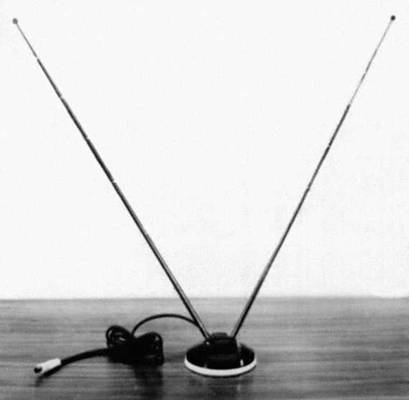

Приёмные телевизионные антенны. Комнатная антенна метрового диапазона телескопического типа; при её настройке длину плеч линейного вибратора и их направления можно плавно изменять.

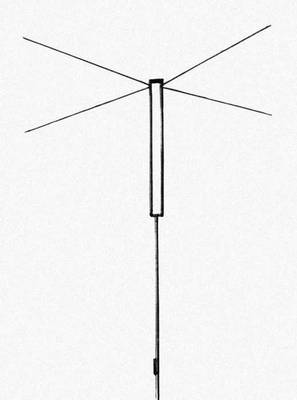

Приёмные телевизионные антенны. Индивидуальная 12-канальная антенна метрового диапазона типа ТАИ-12 (с 2 равноправными главными направлениями приёма).

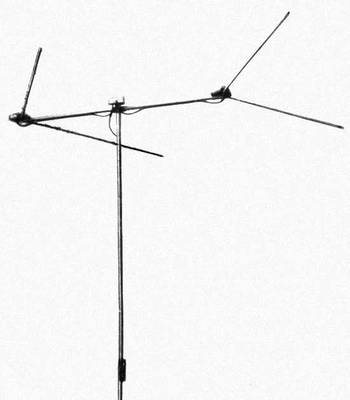

Приёмные телевизионные антенны. Индивидуальная 12-канальная антенна метрового диапазона типа ИТА-12 (однонаправленная).

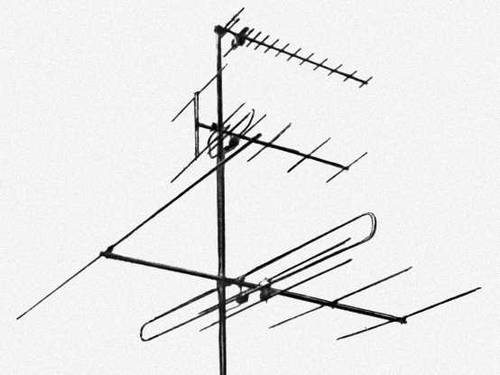

Приёмные телевизионные антенны. Набор коллективных антенн типа «волновой канал» для приёма передач по всем каналам Общесоюзного телецентра в Москве: нижняя (2-канальная) и средняя (широкополосная) антенны — метрового диапазона, верхняя (широкополосная) — дециметрового.

  См. также Излучение и приём радиоволн.



  Лит.: Капчинский Л. М., Телевизионные антенны, М., 1970; Кузинец Л. М., Метузалем Е. В., Рыманов Е. А., Телевизионные приёмники и антенны. Справочник, М., 1974 (лит.).

  В. К. Парамонов.
