ТермопараБольшая Советская Энциклопедия. Статьи для написания рефератов, курсовых работ, научные статьи, биографии, очерки, аннотации, описания.
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||
|

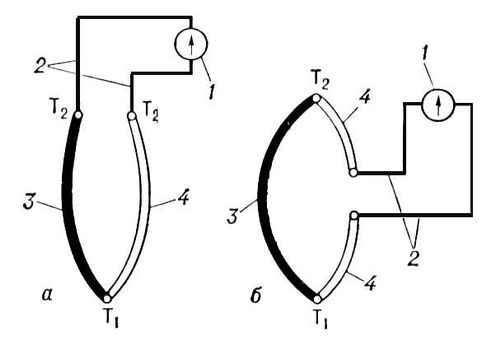

Термопара,датчик температуры, состоящий из двух соединённых между собой разнородных электропроводящих элементов (обычно металлических проводников, реже полупроводников). Действие Термопара основано на эффекте Зеебека (см. Термоэлектрические явления). Если контакты (обычно — спаи) проводящих элементов, образующих Термопара (их часто называют термоэлектродами), находятся при разных температурах, то в цепи Термопара возникает эдс (термоэдс), величина которой однозначно определяется температурой «горячего» и «холодного» контактов и природой материалов, примененных в качестве термоэлектродов. Схемы включения термопары в измерительную цепь: а — измерительный прибор 1 подключен соединительными проводами 2 к концам термоэлектродов 3 и 4; б — в разрыв термоэлектрода 4; T1, Т2 — температура «горячего» и «холодного» контактов (спаев) термопары. Термопара используются в самых различных диапазонах температур. Так, Термопара из золота, легированного железом (2-й термоэлектрод — медь или хромель), перекрывает диапазон 4—270 К, медь — константан 70—800 К, хромель — копель 220—900 К, хромель — алюмель 220—1400 К, платинородий — платина 250—1900 К, вольфрам — рений 300—2800 К. Эдс Термопара из металлических проводников обычно лежит в пределах 5—60 мв. Точность определения температуры с их помощью составляет, как правило, несколько К, а у некоторых Термопара достигает ~0,01 К. Эдс Термопара из полупроводников может быть на порядок выше, но такие Термопара отличаются существенной нестабильностью. Термопара применяют в устройствах для измерения температуры (см. Термометрия) и в различных автоматизированных системах управления и контроля. В сочетании с электроизмерительным прибором (милливольтметром, потенциометром и т. п.) Термопара образует термоэлектрический термометр. Измерительный прибор подключают либо к концам термоэлектродов (рис., а), либо в разрыв одного из них (рис., б). При измерении температуры один из спаев осязательно термостатируется (обычно при 273 К). В зависимости от конструкции и назначения различают Термопара: погруженные и поверхностные; с обыкновенной, взрывобезопасной, влагонепроницаемой или иной оболочкой (герметичной или негерметичной), а также без оболочки; обыкновенные, вибротряскоустойчивые и ударопрочные; стационарные и переносные и т. д. См. также Термоэлемент.
Лит.: Сосновский А. Г., Столярова Н. И., Измерение температур, М., 1970. Д. Н. Астров. |
||||||||||||||||||||||||||||||||||||||||||||||
|
