Телеграфная связь, передача на расстояние буквенно-цифровых сообщенийтелеграмм — с обязательной записью их в пункте приёма; осуществляется электрическими сигналами, передаваемыми по проводам, и (или) радиосигналами; вид электросвязи. Отличительная особенность Телеграфная связь — документальность: сообщение вручается адресату в виде печатного (реже рукописного) текста. Это, а также быстрота передачи сообщений обусловили значительное развитие Телеграфная связь, особенно в сфере управления, деловой и коммерческой связи. Кроме передачи телеграмм, ею пользуются для ведения документируемых переговоров, передачи цифровой информации, новостей для прессы, радио и телевидения. Начиная с 50—60-х гг. 20 в. средства Телеграфная связь используются также при передаче данных.

Краткая историческая справка. Телеграфная связь — старейший вид электрической связи. Она появилась в 30-х гг. 19 в. Начиная с древнейших времён для передачи сообщений пользовались (помимо почтовой связи) только неэлектрическими способами телеграфирования (сигнализации) — световым (см. Оптический телеграф) и звуковым. Их недостатки: низкая скорость передачи информации, зависимость от времени суток и погоды, невозможность соблюдать скрытность передачи. Поэтому неэлектрические способы в 70-е гг. 20 в. применяются крайне редко.

  Основы телеграфии были заложены в России работами П. Л. Шиллинга, который в 1832 создал первый практически пригодный комплекс устройств для электрической Телеграфная связь Разработанная Шиллингом система Телеграфная связь использовалась в Великобритании (с 1837) и Германии. В 1836 Шиллинг построил экспериментальную линию телеграфа, проходившую вокруг здания Адмиралтейства в Петербурге. Затем была организована Телеграфная связь Зимнего дворца с Главным штабом (1841) и с Главным управлением путей сообщений и публичных зданий (1842). В 1843 была построена линия значительно большей протяжённости — между Петербургом и Царским Селом (25 км). Целый ряд удачных конструкций телеграфных аппаратов для этих линий разработал Б. С. Якоби, который в 1839 создал электромагнитный пишущий телеграфный аппарат, в 1850 — буквопечатающий телеграфный аппарат. В 1844 в США была введена в эксплуатацию линия Телеграфная связь, оборудованная электромеханическими телеграфными аппаратами конструкции С. Морзе (см. Морзе аппарат, Морзе код).

  Развитие Телеграфная связь во 2-й половине 19 в. было связано с ростом промышленности и сети железных дорог. Так, в 1860 в России эксплуатировалось около 27 000 км телеграфных линий связи и 160 телеграфных станций, а к 1870 эти показатели возросли соответственно до 91 000 и 714. В 1871 была открыта самая длинная в мире телеграфная линия Москва — Владивосток (около 12 тысяч км). Ещё раньше (1854) появились международные, а затем, с прокладкой подводных кабелей связи, и межконтинентальные линии Телеграфная связь

  Основная часть расходов в телеграфии приходится на сооружение телеграфных линий. Поэтому исследования в области Телеграфная связь были направлены на увеличение эффективности использования линий. В 1858 русский изобретатель З. Я. Слонимский разработал метод одновременной передачи по одному проводу двух пар телеграфных сообщений (в противоположных направлениях). Разновидность этого метода, получившая название дифференциального дуплекса, широко применяется в Телеграфная связь В 1872 Ж. Бодо изобрёл многократный телеграфный аппарат, передающий по одному проводу одновременно два (или более) сообщения в одну сторону. Примененный Бодо принцип временного уплотнения линии (см. Линии связи уплотнение) остаётся одним из основных и в современной Телеграфная связь Сам аппарат Бодо имел настолько удачную конструкцию, что с небольшими изменениями эксплуатировался в телеграфии до 50-х гг. 20 в. В 1869 русский изобретатель Г. И. Морозов разработал аппаратуру частотного уплотнения линий связи, при котором несколько сообщений передаются по одной линии сигналами переменного тока различной частоты (идею частотного уплотнения выдвинул французский изобретатель Э. Лаборд в 1860). Этот принцип в дальнейшем был реализован в аппаратуре тонального телеграфирования, что позволило получать большое количество экономичных телеграфных каналов. В 1880 русский изобретатель Г. Г. Игнатьев предложил способ одновременного телеграфирования и телефонирования по одной линии (см. Подтональное телеграфирование).

  Эффективность использования телеграфных линий возрастает также с увеличением скорости передачи сообщений. Так как возможности оператора (телеграфиста) практически ограничены, были разработаны способы автоматической передачи телеграмм, предварительно записанных, например, на перфорированную ленту. Последующее считывание и передача телеграфных сигналов, соответствующих записи на перфоленте, могут выполняться с большой скоростью, что повышает эффективность использования линии или канала Телеграфная связь В 1858—67 Ч. Уитстон предложил конструкции трансмиттера — устройства для автоматического считывания с перфоленты и реперфоратора — устройства для записи телеграфной информации на перфоленту. В дальнейшем их стали применять не только для увеличения скорости передачи, но и как запоминающие устройства в различных системах обработки телеграфной информации, устанавливаемых на телеграфных станциях (см. Кодовой коммутации станция).

  Большой вклад в развитие телеграфии внесли также сов. учёные и изобретатели — Г. В. Дашкевич, А. Ф. Шорин, П. А. Азбукин, А. Д. Игнатьев, Л. И. Тремль и др.

Организация телеграфной связи в СССР. По назначению и характеру передаваемой информации различают следующие виды Телеграфная связь: связь общего пользования, абонентский телеграф (см. Абонентское телеграфирование), ведомственная Телеграфная связь, факсимильная связь (фототелеграфная связь). Телеграфная связь общего пользования служит для передачи телеграмм, денежных переводов, уведомлений о телефонных переговорах и т. п., поступающих на предприятия связи (городские и сельские отделения связи, районные узлы связи).

  При помощи абонентского телеграфа абоненты могут вести документированные переговоры либо одностороннюю передачу сообщений, пользуясь для этого телеграфными аппаратами, установленными непосредственно в помещениях абонентов. Возможна также передача телеграмм в сеть общего пользования и приём их из этой сети. Предприятия связи осуществляют техническое обслуживание абонентских установок, а также предоставляют им временные прямые соединения для передачи информации, взимая за это определённую плату. Абоненты такой Телеграфная связь — крупные предприятия, министерства и ведомства, снабженческо-сбытовые организации и т. п. Разновидность абонентского телеграфа — Телекс, он используется для международной связи.

  Ведомственная Телеграфная связь организуется в отраслях народного хозяйства, в которых требуется передавать большое количество документальной информации (на ж. -д. транспорте, в гражданской авиации, метеослужбе и т. д.). Она может быть организована по каналам министерства связи или по собственным линиям и каналам данного ведомства.

  Факсимильная связь служит для передачи на расстояние неподвижных изображений, то есть любого иллюстративного, графического и рукописного материала. Этот вид связи не обладает всеми характерными признаками Телеграфная связь, но в силу исторически сложившихся условий его относят к телеграфии. Факсимильная связь используется для передачи фототелеграмм, полос центральных газет, картографических материалов с нанесённой на них метеорологической обстановкой и т. д.

  По способу организации передачи различают Телеграфная связь симплексную и дуплексную. Симплексная Телеграфная связь между двумя телеграфными станциями (или абонентами) позволяет передавать сообщения в обе стороны поочерёдно. При этом для передачи и приёма используется один и тот же телеграфный аппарат. При дуплексной связи информация может направляться в обе стороны одновременно, для чего на каждой станции устанавливают два аппарата — для передачи и приёма — или один аппарат с электрически разделёнными цепями приёма и передачи.

Техника телеграфной связи. Любой буквенно-цифровой текст является дискретным: независимо от содержания его можно выразить конечным, сравнительно небольшим набором символов — букв, цифр, знаков препинания. Поэтому составные элементы систем Телеграфная связь, в частности телеграфные аппараты, рассчитывают на передачу определённого, заранее заданного количества отличающихся друг от друга сочетаний элементарных сигналов. Каждому такому сочетанию, называемому кодовой комбинацией, однозначно соответствует какая-либо буква или цифра (см. Код телеграфный). В Телеграфная связь применяются двоичные сигналы, то есть сигналы, которые могут принимать одно из двух возможных значений. Это даёт максимальную защищенность сигналов от действия помех в линии или канале, а также обеспечивает простоту реализации устройств Телеграфная связь

  Передача кодовых комбинаций может осуществляться двоичными сигналами различных видов. На рис. 1 показана форма наиболее употребительных двоичных сигналов. Сигналы постоянного тока (однои двухполюсные) применяют при передаче сообщений на сравнительно короткие расстояния (как правило, не превышающие 300—400 км) по кабельным и воздушным линиям (физическим цепям). На магистральных линиях передачу ведут двоичными сигналами переменного тока, обычно модулированными по частоте, а в качестве линий используют преимущественно телефонные каналы. Это позволяет получать в одном телефонном канале до 44 независимых каналов Телеграфная связь (см. Многоканальная связь). Для этого применяется аппаратура тонального телеграфирования.

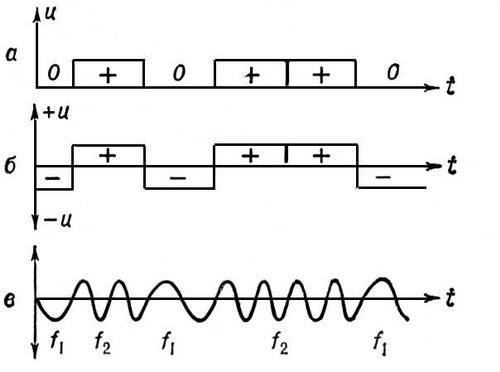

Рис. 1. Виды двоичных телеграфных сигналов: а — однополюсные сигналы постоянного тока; б — двухполюсные сигналы постоянного тока; в — частотно<span style='font-family:-модулированные сигналы переменного тока; u — напряжение; t — время; f1 и f2 — значения частот двоичных сигналов переменного тока. Телеграфная связь." alt="Рис. 1. Виды двоичных телеграфных сигналов: а — однополюсные сигналы постоянного тока; б — двухполюсные сигналы постоянного тока; в — частотно-модулированные сигналы переменного тока; u — напряжение; t — время; f1 и f2 — значения частот двоичных сигналов переменного тока."

Рис. 1. Виды двоичных телеграфных сигналов: а — однополюсные сигналы постоянного тока; б — двухполюсные сигналы постоянного тока; в — частотно-модулированные сигналы переменного тока; u — напряжение; t — время; f1 и f2 — значения частот двоичных сигналов переменного тока.

  В 70-х гг. 20 в. основной принцип Телеграфная связь — принцип коммутации каналов. Для передачи телеграммы между двумя телеграфными станциями устанавливается временное прямое соединение, и телеграфные сигналы передаются непосредственно из пункта подачи телеграммы в пункт назначения. После окончания передачи по сигналу отбоя соединение разрывается, а входящие в него каналы используются для др. соединений. Оконечные абонентские установки, кроме телеграфных аппаратов, оборудуются устройствами вызова и отбоя, имеющими номеронабиратели телефонного типа. Коммутационное оборудование, осуществляющее соединение абонентов, обычно располагается на телеграфном узле, находящемся в областном или краевом центре. Здесь же устанавливается аппаратура тонального телеграфирования.

  Оконечные станции с телеграфными аппаратами, коммутационное оборудование и каналы Телеграфная связь, служащие для передачи информации, образуют телеграфную сеть. Структурная схема организации Телеграфная связь в сети, построенной по принципу коммутации каналов, со всеми входящими в неё элементами приведена на рис. 2. На схеме показано соединение двух оконечных станций через узловые станции А и Б. В зависимости от расположения оконечных станций количество узловых станций, участвующих в установлении соединения, составляет от 1 до 6.

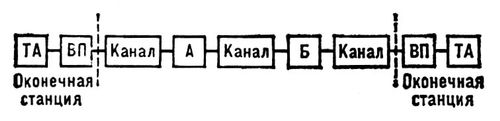

Рис. 2. Схема организации телеграфной связи: ТА — телеграфный аппарат; ВП — вызывной прибор с номеронабирателем; А и Б — узловые телеграфные станции с устройствами коммутации. Телеграфная связь.

Рис. 2. Схема организации телеграфной связи: ТА — телеграфный аппарат; ВП — вызывной прибор с номеронабирателем; А и Б — узловые телеграфные станции с устройствами коммутации.

  В ряде случаев в телеграфной сети может не быть устройств коммутации, то есть в ней используются постоянно закрепленные каналы, соединяющие два предприятия связи. В частности, преимущественно по закрепленным каналам осуществляется передача информации при радиотелеграфной связи и факсимильной связи.

  Коммутируемые сети современных Телеграфная связь экономичнее, чем сети с закрепленными каналами; они обеспечивают большую гибкость и возможность соединения любых абонентов. Поэтому автоматизированные коммутируемые сети Телеграфная связь наиболее распространены и являются одной из составных частей создаваемой в СССР Единой автоматизированной системы связи (ЕАСС).

  Развитие техники Телеграфная связь идёт по линии дальнейшей автоматизации процессов передачи, приёма и обработки информации, совершенствования телеграфных аппаратов, каналообразующей и коммутационной аппаратуры. Весьма перспективно применение ЭВМ для обработки телеграмм в телеграфных узлах связи. Разработаны и выпущены первые образцы электронномеханических телеграфных аппаратов, имеющих более высокие эксплуатационные показатели, чем электромеханические. В каналообразующей аппаратуре тонального телеграфирования применяются методы передачи и модуляции, позволяющие получать большее количество помехоустойчивых телеграфных каналов.

  Технико-эксплуатационные показатели телеграфной связи. Все количественные показатели Телеграфная связь как отрасли народного хозяйства в той или иной степени базируются на информационной ценности обрабатываемых телеграмм. Эти показатели подразделяются на технические и эксплуатационные. К числу технических показателей относятся: скорость телеграфирования, верность передачи, коэффициент отказов.

  Скорость телеграфирования (скорость передачи) измеряется количеством элементарных сигналов передаваемых в сек.

V (бод)

W (знаков в мин)

Q (слов в ч)

Теоретическая

эксплуатационная

50 100 200

400 800 1600

2823 5645 10 558

1600 3200 6300

Количество знаков, передаваемых в мин, вычисляется по формуле: , где V — скорость передачи в бод;n — количество элементарных сигналов, приходящихся на 1 знак. Количество слов, передаваемых в ч, определяется по формуле:

  QT

где m — средняя длина слова (равная 5 знакам). Величина QT — теоретическая, расчётная. Величины V, W и QT для случая передачи телеграфным кодом № 2 приведены в табл. Там же указана эксплуатационная норма QЭ, отличающаяся от теоретической QT на величину потерь времени оператора на выполнение второстепенных функций при передаче и приёме телеграмм, а также учитывающая его квалификацию.

  Верность передачи представляет собой отношение количества знаков, принятых (за сеанс измерений верности) с ошибками, к общему количеству переданных знаков. Эта величина называется также коэффициентом ошибок. На коэффициент ошибок      Международным консультативным комитетом по телефонии и телеграфии (МККТТ) рекомендуется норма 3×10-5 (в среднем не более трёх ошибок на 100 000 переданных знаков). В СССР в связи с большими расстояниями действует др. норма — 10-4(не более одной ошибки на 10 000 переданных знаков) при длине телеграфной линии 2500 км.

  Коэффициент отказов показывает, как часто оператор, устанавливающий в коммутируемой сети соединение для передачи телеграммы, получает сигнал «занято». Этот сигнал появляется при занятости вызываемой оконечной станции или коммутационных приборов на промежуточных телеграфных узлах. Коэффициент отказов нормируется для периода (часа) наибольшей нагрузки и выражается как процентное отношение количества отказов в соединении к общему количеству вызовов. Норма на коэффициенте отказов 17% для связи через 6 промежуточных узлов.

  К группе эксплуатационных показателей Телеграфная связь относят объём продукции, качество передачи, время прохождения телеграмм и производительность труда работников телеграфии. Объём продукции измеряется количеством телеграмм, поступающих на предприятие связи для передачи и доставки, количеством переговоров по сети абонентского телеграфа, числом телеграфных каналов, сдаваемых в аренду для организации ведомственных сетей (см. также Обмен телеграфный). Качество передачи характеризуется точностью соответствия текста телеграммы, доставленной адресату, тексту подлинника, сданного отправителем. Время прохождения телеграмм регламентируется на всём пути от отправителя до получателя либо только на отдельных звеньях телеграфной сети. При этом учитываются телеграммы, задержанные при обработке сверх положенного контрольного срока. Производительность труда определяется как количество телеграмм, приходящихся в среднем на одного работника Телеграфная связь в месяц или год. Эта величина может выражаться также в денежных единицах стоимости передачи телеграмм.

  В СССР основные нормативы, касающиеся организации и проектирования, а также эксплуатации устройств и аппаратуры Телеграфная связь, приводятся в Телеграфных правилах, введённых в действие министерством связи в 1969. Правила определяют порядок приёма, обработки, оформления и доставки телеграмм, очерёдность передачи, обязанности персонала, виды услуг и т. д. Особый раздел правил посвящен техническим показателям и нормам Телеграфная связь, обязательным к выполнению на всей территории страны. Международно-правовой режим Телеграфная связь регулируется документами Международного союза электросвязи и соглашениями между администрациями связи отдельных стран. Имеются также Рекомендации МККТТ, в которых устанавливаются нормы и правила построения устройств и аппаратуры Телеграфная связь (вид кода, скорость телеграфирования, служебные сигналы и т. п.). Рекомендации направлены главным образом на обеспечение совместной работы отдельных сетей и средств Телеграфная связь при обмене международными телеграммами.

Состояние телеграфной связи за рубежом. Структура Телеграфная связь в развитых капиталистических государствах в основном такая же, как и в СССР. В ряде стран (Швейцария, ФРГ, США) создаются полностью автоматизированные телеграфные сети, в которых используются элементы и устройства вычислительной техники. Отличительная особенность Телеграфная связь этих стран — большое количество международных телеграмм, для передачи которых используется международная коммутируемая телеграфная сеть Телекс. В странах СЭВ действует международная телеграфная сеть Гентекс, телеграфные узлы которой расположены в столицах этих стран.



  Лит.: Яроцкий А. В., Основные этапы развития телеграфии, М.—Л., 1963; Материалы по истории связи в России, Л., 1966; Наумов П. А., Коган В. С., Основы телеграфии, 2 изд., М., 1969; Основы телеграфии и телеграфные станции, М., 1970; Борцов Д. В., Сухоруков Н. С., Телеграфная связь на железнодорожном транспорте, 2 изд., М., 1971; Передача дискретной информации и телеграфия, 2 изд., М., 1974; Копничев Л. Н., Коган В. С., Телеграфные аппараты и аппаратура передачи данных, М., 1975.

  Л. Н. Копничев.
