Телевизионная станция, комплекс устройств и сооружений, служащих для подготовки программ телевизионного вещания или (и) их передачи посредством радиоволн (с целью последующего приёма телевизорами). Телевизионная станция — одно из основных звеньев телевизионной передающей сети. Телевизионная станция подразделяются на программные, обычно называемые телевизионными центрами (телецентрами), и передающие, называемые также ретрансляционными; первые, как правило, сооружают совместно со вторыми, и в этом случае понятие «телецентр» нередко распространяют на совокупность обеих Телевизионная станция (устаревшая терминология).

3. Центральная техническая аппаратная телевизионного центра. Телевизионная станция." alt="Рис. 3. Центральная техническая аппаратная телевизионного центра."

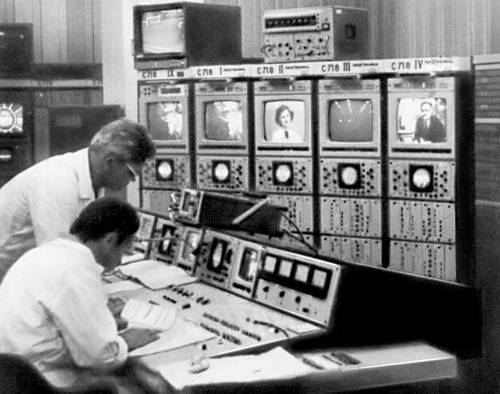

Рис. 3. Центральная техническая аппаратная телевизионного центра.

  Телецентр — начальное звено телевизионной передающей сети, в котором создаются телевизионные программы. Основа технической базы телецентра — аппаратно-студийный комплекс. В него входят (рис. 1) телевизионные студии с соответствующими техническими аппаратными, оборудование для передачи по телевидению кинофильмов (см. Телекинопередатчик) и для записи и воспроизведения сигналов телевизионных программ на магнитную ленту (см. Видеомагнитофон), аппаратура для включения в текущую передачу программ, поступающих от др. телецентров по междугородным линиям связи, и для передачи своих программ на др. телецентры. Переключением сигналов в студийной или центральной аппаратной (рис. 2, 3) можно осуществлять сочетания передач различных видов (в любой последовательности).

-контрольное оборудование; 6 — телекинопроектор; 7 — видеомагнитофон; 8 — коммутационно-усилительное оборудование; 9 — приёмо-передающее оборудование междугородных радиорелейных линий; 10 — антенна радиорелейной линии; 11 — приёмо-передающее оборудование междугородных кабельных линий; 12 — радиопередатчик сигналов изображения; 13 — радиопередатчик сигналов звукового сопровождения; 14 — устройство сложения радиочастотных сигналов изображения и звука; 15 — передающая антенна радиопередатчиков; 16 — ПТС; 17 — передающая антенна радиолинии ПТС; 18 — приёмная антенна радиолинии ПТС; 19 — приёмник радиолинии ПТС; 20 — портативная (ранцевая) репортажная телевизионная установка; 21 — антенна приёмника сигналов от ранцевой репортажной телевизионной установки. Телевизионная станция." alt="Рис. 1. Структурная схема телевизионной станции: РА — режиссёрская аппаратная; ТА — техническая аппаратная; ТКА — телекиноаппаратная; ЦА — центральная аппаратная; ВМА — видеомагнитофонная аппаратная; А — междугородная аппаратная; ПА — аппаратная приёма сигналов от передвижной телевизионной станции (ПТС); 1 — телевизионная передающая камера; 2 — пульт видеорежиссёра; 3 — микрофон; 4 — пульт звукорежиссёра; 5 — усилительно-контрольное оборудование; 6 — телекинопроектор; 7 — видеомагнитофон; 8 — коммутационно-усилительное оборудование; 9 — приёмо-передающее оборудование междугородных радиорелейных линий; 10 — антенна радиорелейной линии; 11 — приёмо-передающее оборудование междугородных кабельных линий; 12 — радиопередатчик сигналов изображения; 13 — радиопередатчик сигналов звукового сопровождения; 14 — устройство сложения радиочастотных сигналов изображения и звука; 15 — передающая антенна радиопередатчиков; 16 — ПТС; 17 — передающая антенна радиолинии ПТС; 18 — приёмная антенна радиолинии ПТС; 19 — приёмник радиолинии ПТС; 20 — портативная (ранцевая) репортажная телевизионная установка; 21 — антенна приёмника сигналов от ранцевой репортажной телевизионной установки."

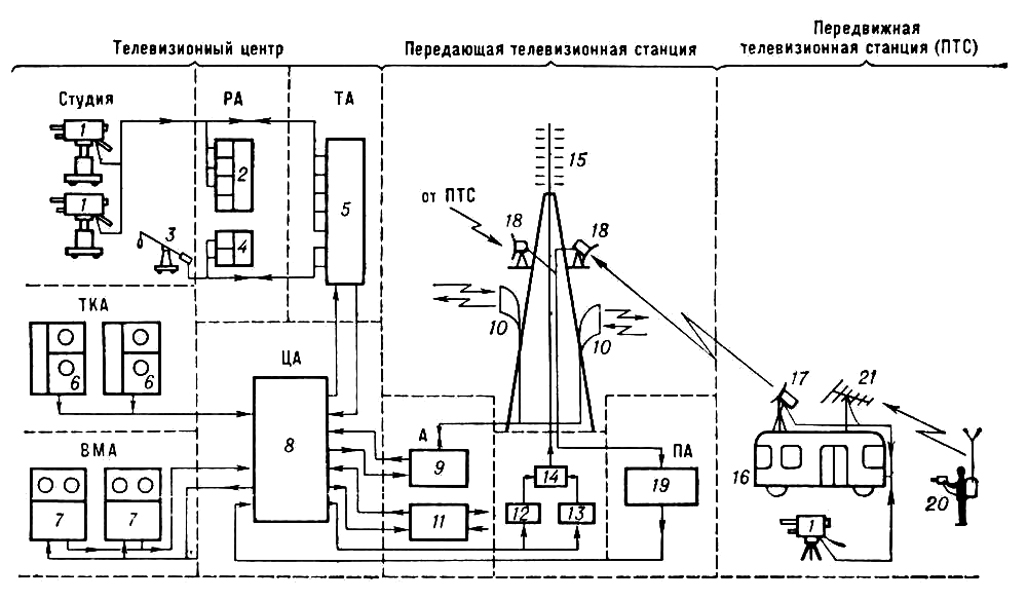

Рис. 1. Структурная схема телевизионной станции: РА — режиссёрская аппаратная; ТА — техническая аппаратная; ТКА — телекиноаппаратная; ЦА — центральная аппаратная; ВМА — видеомагнитофонная аппаратная; А — междугородная аппаратная; ПА — аппаратная приёма сигналов от передвижной телевизионной станции (ПТС); 1 — телевизионная передающая камера; 2 — пульт видеорежиссёра; 3 — микрофон; 4 — пульт звукорежиссёра; 5 — усилительно-контрольное оборудование; 6 — телекинопроектор; 7 — видеомагнитофон; 8 — коммутационно-усилительное оборудование; 9 — приёмо-передающее оборудование междугородных радиорелейных линий; 10 — антенна радиорелейной линии; 11 — приёмо-передающее оборудование междугородных кабельных линий; 12 — радиопередатчик сигналов изображения; 13 — радиопередатчик сигналов звукового сопровождения; 14 — устройство сложения радиочастотных сигналов изображения и звука; 15 — передающая антенна радиопередатчиков; 16 — ПТС; 17 — передающая антенна радиолинии ПТС; 18 — приёмная антенна радиолинии ПТС; 19 — приёмник радиолинии ПТС; 20 — портативная (ранцевая) репортажная телевизионная установка; 21 — антенна приёмника сигналов от ранцевой репортажной телевизионной установки.

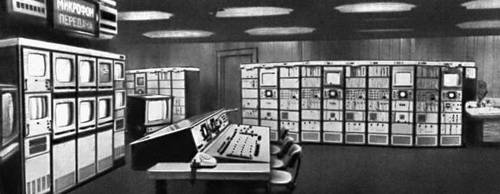

Рис. 2. Студийная техническая аппаратная телевизионного центра.

  Телевизионная студия (рис. 4) представляет собой звукоизолированное помещение площадью от нескольких десятков до тысячи м². Для создания требуемых акустических характеристик звучания стены и потолок студии покрывают звукопоглощающими материалами. Студия оборудуется системой освещения (в современных студиях — с программным управлением, обеспечивающим быстрое воспроизведение режимов освещения, найденных во время репетиций). Для отвода тепла, выделяемого осветительными приборами, студию оборудуют системой принудительной вентиляции с кондиционированием воздуха.

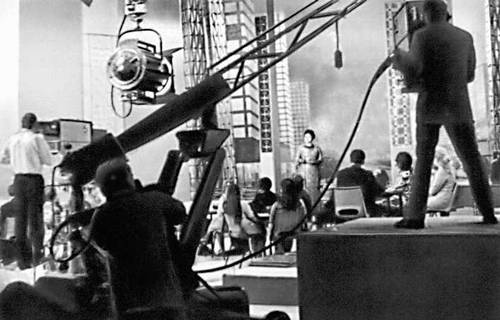

Рис. 4. Рабочий момент в телевизионной студии.

  Рядом со студией (обычно на уровне второго этажа) располагается режиссёрская аппаратная с рабочими местами режиссёра и звукооператора. Её отделяют от студии звуконепроницаемым стеклом, через которое режиссёр видит, что происходит в студии, и, пользуясь диспетчерской связью, руководит работой ассистентов режиссёра и операторов телевизионных передающих камер. Одновременно он наблюдает на экранах видеоконтрольных устройств изображения, даваемые телекамерами, и переключает камеры на передачу.

  Рядом с режиссёрской аппаратной находится студийная техническая аппаратная (рис. 2), в которой размещается основное оборудование усиления и преобразования телевизионных сигналов, поступающих от телекамер. Последние размещаются в студии на подвижных тележках (штативах) и соединяются с оборудованием аппаратных многожильным кабелем.

  В студии и аппаратных находится также оборудование для получения сигналов звукового сопровождения телевизионного изображения.

  При передаче из студии создаются благоприятные условия показа с учётом особенностей телевидения и использования его технических средств, имеется возможность многократного проведения репетиций. Обычно передачи из студии дополняются показом изображений различных фотографий, надписей и сюжетов, заранее снятых на киноплёнку или записанных на магнитную ленту. Такие технические возможности широко используются при передаче новостей, в научно-познавательных и др. передачах. При телевизионной студии имеются артистические комнаты, гримерные, костюмерные, бутафорские и живописные мастерские и др. вспомогательные службы, необходимые для подготовки актёров и декораций к передачам.

  Оборудование для передачи кинофильмов размещается в телекиноаппаратных. Телекинопередатчики сопрягаются с телекамерой оптически. Движение киноплёнки в них синхронно и синфазно движению электронного луча в передающей камере. Оборудование для записи и воспроизведения сигналов изображения размещается в видеомагнитофонной аппаратной. Число телекиноаппаратных и видеомагнитофонных аппаратных и количество оборудования в них зависят от объёма вещания данного телецентра. Как правило, на телецентре устанавливают не менее трёх комплектов оборудования: два — для непрерывной демонстрации фильмов пли записей, третий — резервный. В составе современного телецентра, как правило, оборудование для проведения собственно киносъёмок и фильмопроизводства. Такие киносъёмки необходимы в первую очередь для подготовки различных хроникальных передач, например последних известий. В крупных телецентрах производятся также киносъёмка художественных фильмов и тиражирование фильмокопий для обмена кинопрограммами с др. телецентрами. Для хранения кинофильмов и магнитных записей имеются специальные фильмотеки и хранилища.

  В составе Телевизионная станция имеются также помещения для редакторского и режиссёрского персонала и др. специалистов, занимающихся составлением программ, подготовкой и осуществлением их передач.

  Для проведения так называемых внестудийных передач — непосредственно с мест событий (из театров, со стадионов и т. п.) в состав телецентра включают передвижные телевизионные станции (в том числе репортажные телевизионные установки). При внестудийных передачах камеры обычно находятся на больших расстояниях от объекта и не могут передвигаться. Поэтому для передачи изображения различными планами камеры снабжают набором объективов с различными фокусными расстояниями (от 30—50 мм до 1 м и более), а для создания эффекта «наезда» камеры — также объективами с переменным фокусным расстоянием. Существуют передвижные Телевизионная станция с оборудованием для передачи кинофильмов и с видеомагнитофонами. Их применение позволяет формировать полностью законченную передачу без привлечения стационарного оборудования аппаратно-студийного комплекса. Видеомагнитофонные передвижные аппаратные используются (преимущественно совместно с передвижными Телевизионная станция) для оперативной записи событий с целью передачи этой записи в программе новостей и т. п. В пунктах, из которых внестудийные передачи проводятся часто, телевизионное оборудование устанавливается стационарно, что сокращает сроки его подготовки к работе.

  Передающая станция (рис. 5) — последнее звено телевизионной передающей сети, обеспечивающее передачу сигналов изображения н звукового сопровождения в виде радиоволн, распространяющихся над поверхностью Земли. В состав передающей Телевизионная станция (обычно называемой телевизионной радиостанцией) входят телевизионные радиопередатчики (рис. 6), подсоединённая к ним (фидерами) передающая телевизионная антенна, размещенная на антенной опоре — телевизионной башне (или мачте), и соответствующая контрольно-измерительная аппаратура.

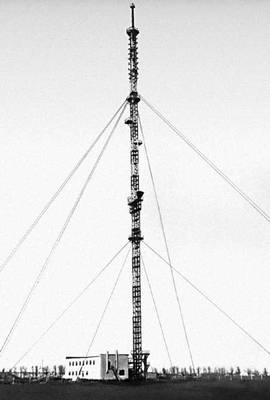

Рис. 5. Типовая передающая телевизионная станция на две телевизионные и две радиовещательные программы (с опорой высотой 235 м).

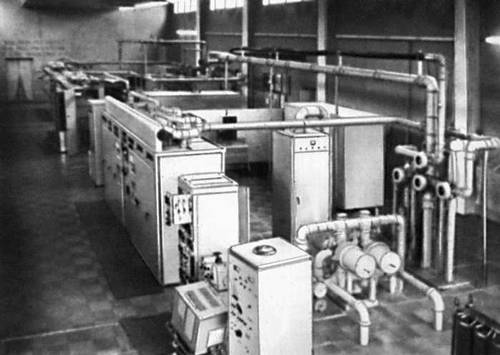

Рис. 6. Аппаратный зал передающей телевизионной станции с телевизионными радиопередатчиками.

  Наличие высокой опоры позволяет использовать передающую Телевизионная станция комплексно: так, в состав передающей Телевизионная станция обычно вводят радиовещательные передатчики, работающие на волнах метрового диапазона; в случае совмещенного расположения передающей Телевизионная станция и телецентра на одной площадке телевизионная опора используется также и для установки приёмных антенн радиолинии передвижных телевизионных станций; на опоре размещают антенны междугородных линий радиорелейной связи, устанавливают высотные датчики метеослужбы и т. п.



  Лит. см. при ст. Телевидение.

  А. М. Варбанский.
